قاطع الدورة "Residual-current device "RCDسأستعرض معكم بداية مجموعة من المعلومات التي تساعد في فهم القاعدة العلمية التي بُني عليها جهاز قاطع الدورة:

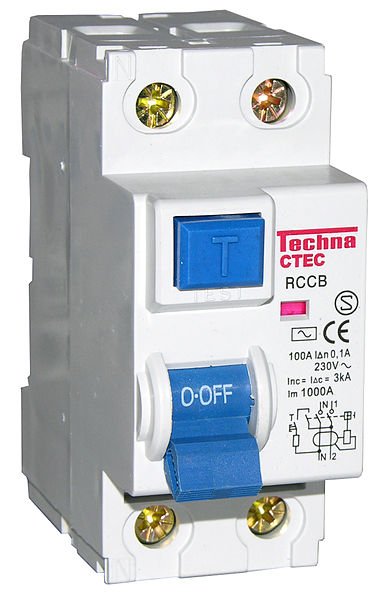

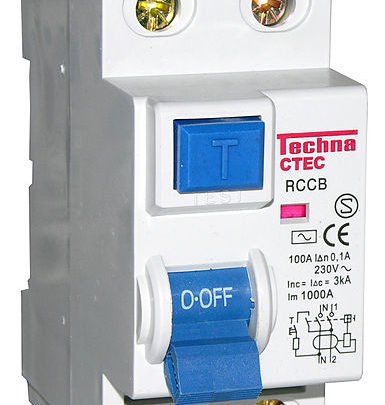

قاطع الدورة Residual-current device”RCD”  أو يُعرف أيضاً بـ Residual-Current Circuit Breaker (RCCB)  كما يُعرف في الولايات المتحدة وكندا باسم ground fault circuit interrupter (GFCI)  أوground fault interrupter (GFI)  أوappliance leakage current interrupter (ALCI)  إنه التطبيق العملي على قانون فارادي والذي ينص على: “ان القوة الدافعة الكهربية المستحثة تتناسب طردياً مع المعدل الزمني للتغير في الفيض المغناطيسي” وصيغته الرياضية على هذه الشاكلة:

قاطع الدورة "Residual-current device "RCD حيث ε هي القوة الدافعة الكهربية المستحثة بالفولت “V”.وN هو عدد اللفات في السلك. وΦB هو الفيض “التدفق” المغناطيسي بالويبر”Wb” عبر لفة واحدة.

اعلانات جوجل

وهذا شكل توضيحي للتجربة التي قام بها العالم فارادي لاكتشاف هذا القانون، كما أذكر بأن العالم فارادي كان يعمل في مطبعة للكتب ولكنه بعد ذلك عمل كمساعد للعالم ديفي في المعهد الملكي في انجلترا:قاطع الدورة "Residual-current device "RCD

فكما ترون أحضر حلقة معدنية وقام بلف سلكين في طرفين متقابلين منها كما في الشكل (الشكل يشبه إلى حد كبير المحول الحديث الذي يُستخدم لتحويل فرق الجهد)، لقد كان يتوقع أنه بتوصيل التيار الكهربي بالجزء المتصل بالبطارية “مصدر القوة الدافعة الكهربية” ستنتقل حزمة من الكهربية عبر الحلقة لتصل للجانب الآخر من الحلقة، ولكنه حينما قام بتوصيل الجلفانومتر في الطرف الآخر لاحظ أنه تتولد قوة دافعة كهربية لحظياً عند غلق وفتح دائرة البطارية، وهذا بالطبع نتج عن التغيير الذي حدث في الفيض المغناطيسي نتيجة غلق وفتح دائرة البطارية.

قاطع الدورة "Residual-current device "RCD

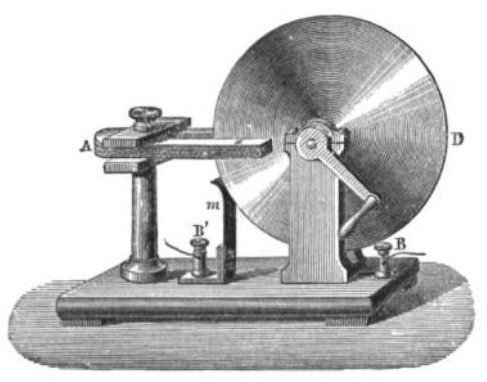

كما توصل فارادي إلى نتائج مذهلة مكنته من توليد تيار مستمر (ثابت الشدة والاتجاه) عن طريق قرص مصنوع من النحاس يدور قرب قضيب مغناطيسي فيما يُعرف بـقرص فارادي أو قرص الدينامو أو Homopolar generator.

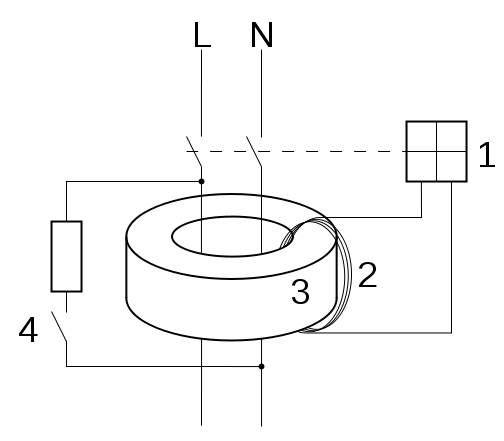

بهذا القدر الكافي من التوطئة العلمية ننتقل إلى الجهاز وفكرة وطريقة عمله وبالنسبة لتركيبه، فهو موضح في الشكل التالي:

قاطع الدورة "Residual-current device "RCD

1. مغناطيس، وقفل للفصل والتشغيل مع بعض الإلكترونيات المساعدة.

2. ملف ثانوي ينتقل إليه التيار ليتم اختباره، وبدوره يقوم بنقل الحث للحلقة.

3. حلقة لنقل الجهد وتسمى أيضاً قلب المحول (قرص ممغنط).

اعلانات جوجل

4. مفتاح الاختبار.

N خط التعادل neutral عبارة عن دائرة ميتة أي ليس بها تيار وهي تقاوم حدوث الصدمات الكهربية للإنسان وهي تختلف عن خط الأرضي أو ground وسنتحدث في ذلك بالتفصيل بإذن الله

L خط الفازة live عبارة عن دائرة تيار متردد تمثل فرق بين الأرض والسلك.

قاطع الدورة "Residual-current device "RCD

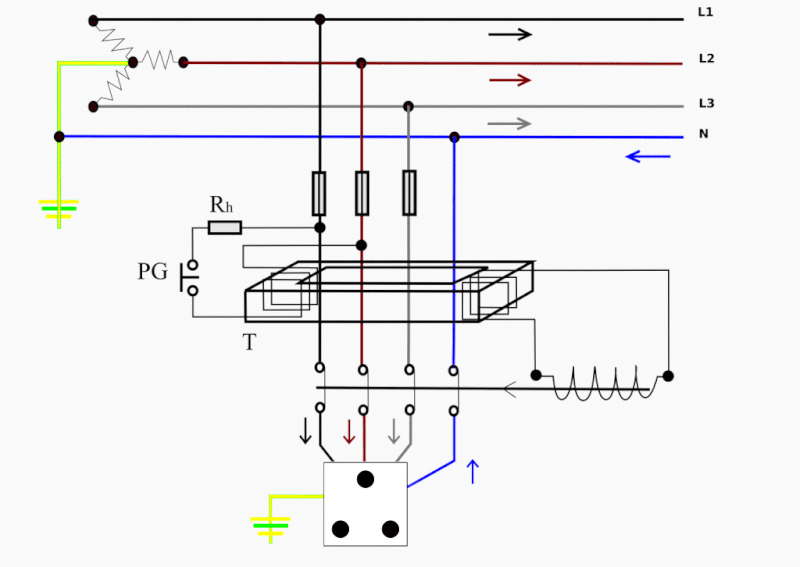

مخطط لتركيب الجهاز على دائرة من النوع 3 طور “3 – Phase”

الهدف من الجهاز وفكرة العمل:



اعلانات جوجل

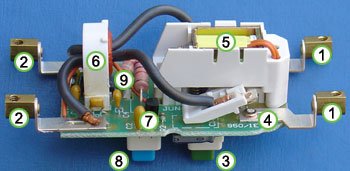

من المألوف أو من الطبيعي أن يكون المجموع الجبري لمتجهات التيار المارة بالملف الملفوف 5 تساوي صفر وهذا يوافق قانون كيرشوف لبقاء التيار (KlC) ولكن حينما يحدث أي تغيير في الجهد نتيجة ،مثلاً، شخص قام بلمس القابس هذا يُحدث تغير في اتجاه ومقدار التيار الراجع أو الخارج من الملف، فيكون الفرق بين الخارج والداخل ليس بالصفر، وهذا ما يستشعره الجهاز عن طريق ملف الحث sense coil رقم 6، بالنسبة لـ 1 هي مداخل التيار أو مداخل التحميل إن جاز التعبير و2 هي مخارجه، في الحالة العادية والطبيعية أن يكون التيار في خط التعادل مساو ٍ ومضاد في الاتجاه للتيار في خط الفازة، والمفتاح رقم 8 يقوم بالاختبار عن طريق تمرير تيار في السلك البرتقالي رقم 9 وهو يُستخدم للتأكد من سلامة الجهاز ، ولتجهيز الجهاز للعمل نقوم بالضغط على زر التجهيز rest رقم 3.

علاقة الجهاز بالفيوز وقواطع التيار الأخرى

قاطع الدورة صُمم -كما علمنا من قبل- لمنع الصدمات عن طريق استشعار نقص التيار في دائرته وقيمة هذا التيار المُستشعر أقل بـ من 5 إلى 40 ميللي أمبير عن التيار اللازم لتشغيل الفيوزات أو قواطع التيار العادية ، قواطع الدورة مجهزة لكي تعمل خلال من 5 إلى 40 ميللي ثانية قبل أن تصل الصدمة الكهربية elec. shock إلى قلب الإنسان .

في نهاية الموضوع أرجو أن يكون الله قد وفقني في سرد أهم الأشياء التي تتعلق بهذا الجهاز العبقري، الذي لا نهتم به في دولنا العربية، دمتم في عون الله ورعايته والسلام عليكم ورحمة الله وبركاته.

اعلانات جوجل

كيف يعمل امان الكهرباء

اعلانات جوجل

م./ مصطفى محمد سعدي

هندسة جامعة عين شمس - باحث بجميع المجالات
