فكرة عمل شاشات البلازما

فكرة عمل شاشات البلازما

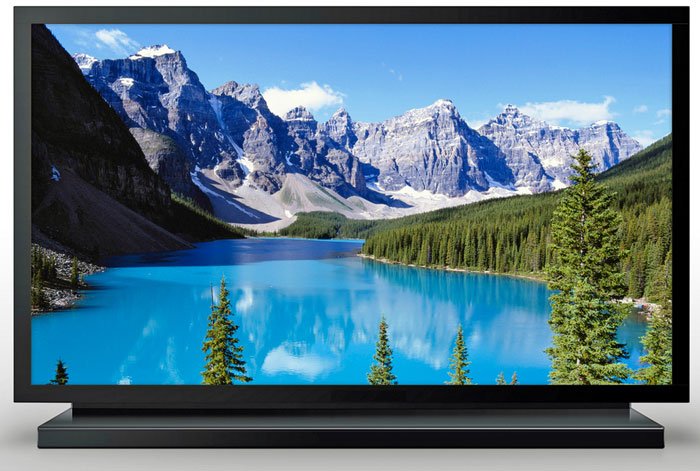

مبدأ عمل شاشات البلازما يعود إلى العام 1964 في جامعة الينويز الأمريكية، ولم تكن الفكرة اكبر من شاشة مكونة من نقطة ضوء تم منذ ذلك اوقت وحتى نهاية الستينات العمل على تطوير شاشة متكاملة من نقط الضوء هذه وهذه الشاشة كانت صغيرة وتعطي صور غير واضحة وكانت فكرة الحصول على شاشة مسطحة وكبيرة وجودة عالية في ذلك الوقت كمشهد من الخيال العلمي، ولكن مع تطور العالم الرقمي تم الوصول إلى شاشات عالية الجودة وتغطي مساحة كبيرة حديثا سمعنا على شاشات تلفزيونية من نوع اخر تسمى شاشات البلازما plasma flat panel display هذه الشاشات يمكن ان تصل الى 60 انش أو أكثر وسمكها لا يزيد عن 15 سنتيمتر ويمكن تعليقها على الجدار كالصورة هذا بالاضافة إلى العديد من المزايا والخصائص التي تعطي رفاهية ومتعة مشاهدة أكثر من التلفزيونات التقليدية.

وللتعرف اكثر على فكرة عمل هذه الشاشات التي بدأت تنتشر بكثرة يجب اولاً أن نلقى بعض الضوء على فكرة عمل الشاشات التقليدية.  فمنذ أكثر من 70 عاماً اعتمدت اجهزة التلفزيون على شاشات الكاثود Cathod ray tube.  حيث تتكون شاشات الكاثود من مدفع الكتروني في انبوبة مفرغة وتنطلق الالكترونات المعجلة باتجاه شاشة فسفورية، وباستخدام مجالين كهربيين متعامدين يمكن مسح الشعاع الالكتروني على الشاشة بمعدل يصل الى 25 مرة في الثانية، تعمل الالكترونات عند سقوطها على ذرات الفسفور المونة للشاشة على اثارتها مما تجعلها تعطي ضوء لتتخلص من اثارتها.  هذا الضوء المنبعث من تلك العناصر الضوئية (ذرات الفسفور) تكون الصورة التي نشاهدها.  هذه الصورة التي نحصل عليها من شاشات الكاثود صورة واضحة ومقبولة ولكن حجم الشاشة الكبير مما يعني عمق كبير لجهاز التلفزيون ويصبح الجهاز ثقيل ويشغل حيز كبير من الغرفة الموجود بها.

اعلانات جوجل

ما هي البلازما؟

نعلم ان شاشات الكاثود في التلفزيون الملون تعمل من خلال تقسيم الشاشة إلى مربعات صغيزة تسمى البكسل pixel وهو  عنصر الصورة ويكون هناك ثلاثة بيكسلات لكل من الالوان الاساسية وهي الأحمر والأخضر والأزرق وتكون موزعة على مساحة الشاشة وعند اصطدام الالكترونات بأي من هذه البكسلات يعطي ضوء بلون البكسل وهذا يكون الصورة تعمل شاشات  البلازما بنفس الآلية حيث يوجد يتكون كل بكسل من ثلاث ألوان (الأحمر والأخضر والأزرق) ولكن لا يوجد الشعاع الالكتروني ولا يوجد الشاشة الفوسفورية انما يتم توليد هذه الالوان الثلاثة في كل بكسل من خلال fluorescent lights ضوء فلورسنت ومن خلال التحكم ودرجة شدة كل ضوء فلورسنت ينتج اللون المطلوب وهذا يحدث على كل بكسلات الشاشة وعندها تتكون الصورة الكاملة.

يتم توليد ضوء الفلورسنت من خلال البلازما، والبلازما هي غاز متأين حيث تكون ذرات الغاز منزوعة منها الكتروناتها ويصبح الغاز مكون من ايونات موجبة الشحنة والكترونات سالبة الشحنة.  وبالطبع هذا الغاز (البلازما) يحدث في ظروف خاصة مثل أن يكون الغاز داخل مجال كهربي كبير ناتج عن فرق جهد عالي مما يؤدي إلى انجذاب الالكترونات إلى الطرف الموجب والأيونات إلى الطرف السالب فتصطدم الالكترونات مع الايونات مما يؤدي الى أثارة ذرات الغاز في البلازما وينتج عن هذه الاثارة تحرر طاقة في صورة فوتونات ضوئية كما هو الحال في المصابيح الفلوريسنت التي نستخدمها للاضاءة.

يتم في شاشات  البلازما استخدام غاز مكون من ذرات النيون وذرات الزينون وعند اثارة هذا الغاز بالطريقة سابقة الذكر نحصل على فوتونات في مدى الترددات الفوق بنفسجية التي لا ترى بالعين المجردة ولكن هذه الفوتونات تستخدم للاثارة للحصول على فوتونات بترددات في المدى المرئي.

نظرة أعمق في فكرة عمل شاشات البلازما تتوزع ذرات النيون وذرات الزينون على ألاف الخلايا المحصورة بين لوحين من الزجاج المنطقة رقم (2) و (6) الموضحة في الشكل.  يتصل باللوح الزجاجي الأمامي (2) الكترود يسمى الكترود العرض Display  Electrode ويتصل باللوح الزجاجي الخلفي (6) الكترود العنونة Address  Electrode.  وبالتالي تصبح كل خلية ضوئية (تحتوي على ذرات النيون والوينون) محاطة بالكترود العرض من الامام والكترود العنونة من الخلف.

اعلانات جوجل

فكرة عمل شاشات البلازما

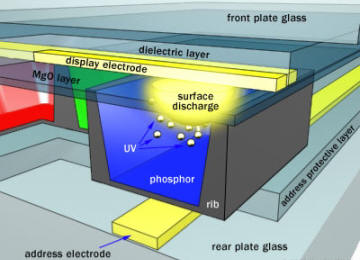

تحيط مادة عازلة غير موصلة للكهرباء dielectric  material الكترود العرض ومغطاة بطبقة واقية من اكسيد الماغنيسيوم لتكون بين الخلية الضوئية ولوح الزجاج الأمامي.

كما هو موضح  في الشكل المقابل اللون الأصفر للالكترود الأمامي والخلفي والخلايا ضوئية الموضحة باللون الأزرق ويوجد بجانبها خلية ضوئية خضراء وأخرى حمراء، كذلك موضح الطبقة الواقية الشفافة من MgO.

فكرة عمل شاشات البلازما

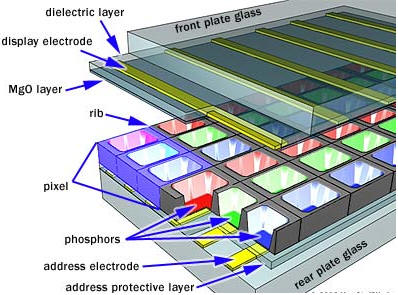

بنظرة شمولية اكثر نلاحظ في الشكل التالي كيف تترتب الخلايا الضوئية على مساحة الشاشة وتقسم الشاشة الى وحدات صغيرة تسمى عناصر الصورة وتدعى بكسل وكل بكسل عبارة عن ثلاثة خلايا ضوئية للألوان الأحمر والأخضر والأزرق.  ونلاحظ أيضا اشرطة الالكترود (اللون الاصفر) بحيث تكون مرتبة في صفوف متوازية ويكون الكترود العنونة ممدد على طول الخلايا الضوئية ذات اللون الواحد ويكون الكترود العرض ممددا على طول البكسل.وهذا يكون على طول وعرض الشاشة مما يشكل في النهاية شبكة من الالكترود.

اعلانات جوجل

فكرة عمل شاشات البلازما

وعملية تأين الغاز في داخل اية خلية ضوئية يتحكم فيه كمبيوتر خاص للشاشة حيث يتحكم في توجيه الشحنة الكهربية الى الالكترودين المتعامدين فيحدث التفريغ الكهربي في تلك الخلية وتتكرر هذه العملية الاف المرات في جزء من الثانية.

عندما يشحن الالكترودين المتعامدين (المتقاطعين) يصبح هناك فرق جهد بينهما فيمر تيار كهربي في تلك الخلية الضوئية التي تحتوي غاز النيون والزينون فيتأين الغاز ويتحول إلى بلازما وتنطلق اشعة كهرومغناطيسية (فوتونات) فوق بنفسجية.

تعمل الاشعة الفوق بنفسجية المنطلقة من البلازما على اثارة المادة الفسفورية المغلفة للخلية الضوئية حيث تمتص الكترونات ذرات الفسفور فوتون الاشعة فوق البنفسجية وينتقل الالكترون الى مستويات طاقة أعلى وعند عودة الالكترون المثار الى مستوى طاقته الأصلي يعطي ضوء في المدى المرئي.

كما ذكرنا  سابقا فإن كل بكسل مكون من ثلاث خلايا ضوئية وكل خلية ضوئية مغلفة من الداخل بمادة فسفورية تعطي ضوء أحمر والثانية تعطي ضوء أخضر والثالثة تعطي الضوء الأزرق (أي أن هناك ثلاث انواع مختلفة من الفسفور لكل خلية ليعطي الألوان الأساسة).

وبالتحكم  بشدة تيار النبضات الكهربية الموجهة بواسطة الكمبيوتر إلى الخلايا الضوئية المختلفة يمكن الحصول على خليط من الألوان الاساسية لتعطي في المحصلة كل الالوان الممكنة.  وحيث أن التحكم يصل إلى كل بكسل فإن الصورة الناتجة من الشاشة ذات دقة عالية مهما كانت الزاوية التي ننظر إليها إلى الشاشة.

فكرة عمل شاشات البلازما

ميزات شاشات البلازما

وزن الشاشة خفيف ومسطحة تماماً وسمكها لا يزيد عن 15 سنتيمتر مما يجعل تعليقها على الجدران ممكن.

مدى رؤية كبير يصل إلى 160 درجة وصورة واضحة والوان زاهية ودقة عالية. لا تتأثر بالمجالات المغناطيسية حولها وبالتالي يمكن تثبيت نظام سمعي عالي الجودة دون القلق على التأثير المغناطيسي للسماعات على الشاشة.

عيوب شاشات البلازما هذه الشاشات  تصنيعها معقد وتكنولوجيا متقدمة وباهظة الثمن حيث سعرها يتراوح من 4000 دولار الى 15 ألف دولار ولكن تدريجيا سيهبط السعر مع انتشارها واستبدالها بالشاشات التقليدية.
