الموضوع رقم 2 CorelDraw استخدام أدوات الرسم
أداة الرسم الحر | أداة المستطيل | أداة القطع | أداة التشكيل | أداة المضلع | أداة الإشكال
اداة تشكيل المنحنيات
لاحظت أن الشكل يمكن تحويله إلى منحني ومن ثم تشكيله من خلال أداة التشكيل التي تعمل على العقد التي تربط المسارات بين العقد وهذه العقد يمكن زيادتها أو إلغائها حسب الحاجة وكذلك لكل عقدة نقطتي تحكم على الجانبين من العقدة للتحكم في شكل انحناء المنحني على كل جانب. وشكل انحناء المنحنى وتأثره بتحريك بنقطة التحكم يعتمد على نوع العقدة، وفي برنامج كورل درو 10 ثلاثة أنواع من العقد…..
ملاحظة: عند تحديد عقدة (اللون الأحمر) تظهر نقطتي تحكم (اللون الأزرق) على الجانبين من العقدة, كذلك تظهر نقاط تحكم بالمنحنى المتصل بالعقدة والتي تشترك مع نقطة التحكم العقدة المحددة التي ستؤثر على شكل المنحنى..
أنواع العقد
هناك ثلاثة أنواع من العقد هي: العقد الناعمة smooth nodes والتي يكون عندها المنحنى ناعماً دون انكسارات, والعقد المتناظرة symmetrical nodes وعندها يكون المنحني متماثل على طرفي العقدة، والعقد الحادة cusp nodes وهي التي يكون عندها المنحني ذو التواء حاد. ويمكنك تغير أنواع العقد باستخدام شريط خصائص أداة التشكيل والأزرار الخاصة بالتحكم بأنواع العقد هي التالية وعند وضع مؤشر اداة التشكيل على اي منها سيظهر اسم نوع العقدة بالإنجليزية.
تدريب 1
قم برسم خط مستقيم ثم حوله إلى خط متعرج ثم حوله إلى منحنى جيبي…
 | ارسم خط مستقيم باستخدام أداة الرسم الحر | 1 |
 | استخدم أداة التشكيل ووجه المؤشر إلى الخط وعند ظهور إشارة الموجة اضغط لتظهر بقعة سوداء (اللون الأحمر) وهي المكان المفترض لإدراج عقدة | 2 |
 | اضغط على إشارة الـ + في شريط أدوات الخصائص ثم توجه مسافة متساوية من العقدة الأولى وأدرج عقدة أخرى وكرر كما في الشكل. | 3 |
 | قم باستخدام اداة التشكيل بسحب العقدة 1 للأعلي والعقدة 2 للاسفل والعقدة 3 للأعلى والعقدة 4 للأسفل لتحصل على خط متعرج ثم بعد ذلك حاول ضبط مكان العقد لتبدو كلها على نفس الارتفاع وفي المنتصف للخط المتعرج. | 4 |
 | توجه إلى العقدة الأولى وحددها ثم اضغط على زر التحويل إلى منحنى  في شريط الخصائص وكرر ذلك مع باقي العقد. وبعد كل مرة ستلاحظ ظهور نقاط التحكم… | 5 |
 | الآن يمكنك تحويل العقد إلى عقد متناظرة لتحصل على المنحنى المطلوب وذلك من خلال الضغط على كل عقدة ثم الضغط على زر التحكم بنوع العقدة المتاح لك وهو العقدة المتناظرة ولكن هنا سوف نقوم بتحديد جميع العقد مرة واحدة ومن ثم تطبيق زر العقدة المتناظرة للإسراع في إنجاز المطلوب. وذلك عن طريق رسم مستطيل باستخدام أداة التشكيل يحيط بالشكل كله وسيظهر الإطار المرسوم باللون الأزرق المنقط وكل ما دخل في هذا الإطار سيتم تحديده بمجرد إفلات زر الماوس كما في الشكل. | 6 |
 | بمجرد الضغط على زر العقدة المتناظرة  ستحصل على الشكل المقابل. | 7 |
 | للحصول على الشكل النهائي يمكنك ضبط مواقع العقد ونقاط التحكم للحصول على الشكل المقابل. | 8 |
تمرين

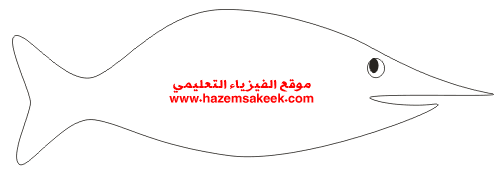

قم برسم شكل بيضاوي ثم حوله إلى شكل سمكة
أداة المضلع
توفر لك أداة المضلع رسم أشكال جاهزة من خلال ثلاثة أزرار هي
حيث يمكن استخدام أداة التشكيل وشريط الخصائص التابع لكل شكل للحصول على الشكل المطلوب.
أداة المضلع
 | استخدم أداة المضلع وارسم الشكل المقابل | 1 |
 | استخدم اداة التشكيل وبالضغط على العقدة السفلى اسحب للأعلى فيتحول الشكل تدريجياً إلى نجمة خماسية | 2 |
 | اضغط على أداة التحديد ثم توجه إلى شريط الخصائص  واجعل رقم 5 يتحول إلى رقم 7 بالضغط على السهم المشير للأعلى فتحصل على الشكل المقابل | 3 |
 | هذا الشكل تم الحصول عليه بزيادة عدد رؤوس النجمة ليصبح 40 من خلال شريط الخصائص. | 4 |
 | هذا الشكل تم الحصول عليه بالضغط على زر النجمة بدلا من زر المضلع في شريط الخصائص. | 5 |
أداة الحلزون
 | استخدم أداة الحلزون وارسم الشكل المقابل | 1 |
 | استخدم أداة الحلزون مرة أخرى وقم بزيادة عدد الحلقات إلى 10 في شريط الخصائص  | 2 |
 | عندما تصبح عدد الحلقات 20 تحصل على الشكل المقابل | 3 |
أداة الشبكة
 | استخدم أداة الشبكة لرسم جدول كما بالشكل يمكنك استخدامه فيما بعد لتلوينه أو إدراج صور. لاحظ عدد الأعمدة 4 وعدد الصفوف 3 | 1 |
 | يمكنك التحكم بعدد الصفوف والأعمدة من خلال شريط الخصائص قبل الرسم بإدراج 8 لعدد الأعمدة و8 لعدد الصفوف.  | 2 |
استخدام الشبكة لإضفاء منظور للرسم
سيتم شرح كيف تم عمل ذلك في موضوع المهارات الإضافية
